BROACH SHARPENER

TYPE:NBG-NC

NBG-NC型ブローチシャープナーはブローチ製造メーカー日東精密機械工業㈱様と弊社の加工技術をふんだんに盛り込まれたベストパフォーマンスマシンです。



加工物最大長さにより、3機種のレパートリーを標準化。(その他加工サイズは別途特殊対応)それぞれに丸(インターナル)ブローチ仕様(4軸)、平(サーフェス)ブローチ仕様、丸平兼用仕様を用意しています。制御装置はFANUC 0i-MF ブローチ専用メーカーによる専用加工ガイダンス付仕様。製造現場での様々な要求に対応する、細部まで設定可能な対話プログラムを標準装備。また簡単なワーク情報を入力するだけで適正加工条件を導く加工支援ソフト(※OP)により熟練のNC操作オペレーターでなくても、メーカーと同じ研削技術で再研磨を行うことができ、工具の過去の研磨実績や寿命の管理も簡単に行えます。

※日東精密工業株式会社様向けOEM商品です。

ブローチ刃の精密ピッチ、不等ピッチもタッチセンサーによる自動検出により自動運転が可能です。

  • ブローチ刃
  • タッチセンサーによる自動検出

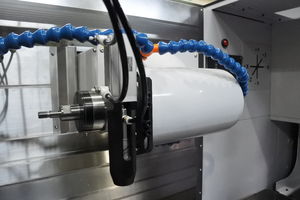

新開発の高速スピンドル(※OP)を使用することで、小径砥石の場合にも精度と面粗度が保たれます。

  • 新開発の高速スピンドル
  • 新開発の高速スピンドル

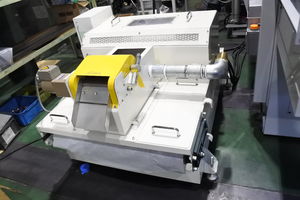

マグネットフィルターによるクーラント装置(※OP にてペーパーフィルター追加)、自動給油装置を標準装備。
メンテナンスも容易で長期に渡る精度維持と寿命を実現します。
また、ミスト除去装置(※OP)により作業環境をクリーンに保ちます。

標準機械仕様

    NBG-NC10 NBG-NC15 NBG-NC20
加工物最大長さ mm 1000 1500

2000

加工物最大径 mm φ150 φ150 φ150
テーブル寸法(幅 x 長さ) mm 330 x 1800 330 x 2300 330 x 2800
テーブル左右移動距離 mm 1000 1500 2000
テーブル左右移動速度 mm/min 0.6 ~ 4000 0.6 ~ 4000 0.6 ~ 4000
砥石頭上下移動速度 mm/min 0.6 ~ 4000 0.6 ~ 4000 0.6 ~ 4000
砥石頭前後移動速度 mm/min 0.6 ~ 4000 0.6 ~ 4000 0.6 ~ 4000
最小表示数値 mm 0.001 0.001 0.001
砥石頭旋回角度 垂直方向 0 ~ 90 0 ~ 90 0 ~ 90
砥石軸回転数(インバーター変速) r pm 3000 ~ 10000 3000 ~ 10000 3000 ~ 10000

砥石軸回転数(インバーター変速)

高速仕様(OP)

r pm 3000 ~ 10000 3000 ~ 10000 3000 ~ 10000
砥石軸モーター kw 0.75 0.75 0.75
主軸回転数(インバーター変速) r pm 300 300 300
主軸モーター kw 0.75 0.75 0.75
所要床面積(幅 x 奥行) mm 3900 x 2600 4900 x 2600 5900 x 2600
総重量 kg 4350 5350 6350



制御装置仕様 FANUC 0i-MF

制御軸数 3軸 ※丸、丸平兼用は4軸
最小設定単位 0.001mm
データ入出力機能 メモリーカード入出力、USBメモリー入出力



  • 標準付属品

    全機種
    タッチセンサー 1式
    クーラント装置(マグネットセパレーター) 1式
    自動給油装置 1式
    デジタルカウンター スクイ・ヘッド角 1式
    全面カバー 1式
    砥石フランジ/ 砥石アタッチメント 1式
    砥石カバー 1式
    塗装(標準色/ 日塗工DN-75) 1式
    標準作業工具 1式
    丸仕様
    主軸・芯押台 1式
    主(横)・副振止め 1式
    ケレー(サイズ選択) 1式
    平仕様
    マグネットチャック(110 x 130 x 900) 1式



  • 特別付属品

    高速スピンドル MAX15,000r pm
    加工支援工具管理システム
    クーラント装置 ペーパーフィルター
    ミスト除去装置
    天井カバー
    LED 局部照明灯
    異電圧トランス
    塗装 指定色
    脱磁機
    ドアインターロック機能
    砥石ドレス装置
    マグネットチャック特殊寸法
